Fusible Pompe de Gavage Xsara Picasso 2.0 HDi : Guide - Picasso 2.0 HDi Ne Démarre Pas ? Vérifiez ce Fusible ! - Où est le fusible pompe de gavage Xsara Picasso 2.0 HDi ?

Reponse rapide

Sur le Citroën Xsara Picasso 2.0 HDi, le fusible de la pompe de gavage se trouve dans la boîte à fusibles du compartiment moteur (boîtier BSM). Selon l'année et le type de boîtier, il s'agit généralement du fusible F2, F15 ou F25, d'une intensité de 15A ou 20A.

Vous insérez la clé dans le Neiman. Vous lancez le contact. Le démarreur tourne avec vigueur, mais votre moteur refuse obstinément de démarrer. C'est frustrant. Souvent, cette immobilisation cache un défaut d'alimentation en gazole, et la pompe immergée dans le réservoir devient notre première suspecte. Avant de dépenser une fortune pour remplacer cette pièce sur votre HDi 90, nous devons réaliser un diagnostic précis du circuit électrique.

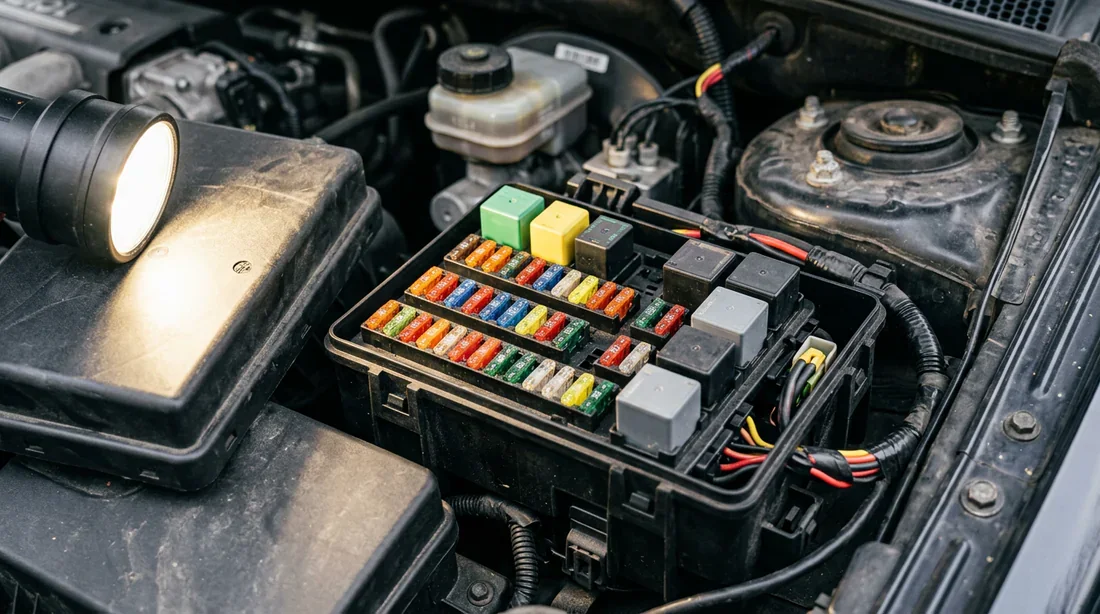

Les 3 symptômes d'une alimentation en carburant défaillante

Une panne de pompe basse pression ne laisse aucune place au doute. Votre Picasso va manifester des signes très clairs d'un manque de pression de carburant. Voici les trois alertes qui ne trompent pas :

  • Le démarreur tourne à un rythme normal. Le moteur réagit, mais l'explosion n'a pas lieu et la voiture reste clouée sur place.
  • Vous n'entendez plus aucun bruit d'amorçage. Habituellement, la mise du contact déclenche un léger « Bzzz » sourd à l'arrière de l'habitacle pendant quelques secondes. Là, c'est le silence absolu.
  • Le voyant diagnostic moteur s'allume au tableau de bord. Il signale au calculateur une chute de pression anormale dans le circuit d'injection.

Attention, le diagnostic sonore fait loi. Si vous tournez la clé et n'entendez qu'une série de claquements secs au lieu du bruit régulier du démarreur, le problème vient d'ailleurs. Dans ce cas précis, je vous recommande vivement notre guide Pourquoi un 3008 ne démarre pas et fait clac clac ? pour comprendre les défaillances de batterie ou de démarreur chez PSA.

Les 3 symptômes d'une alimentation en carburant défaillante

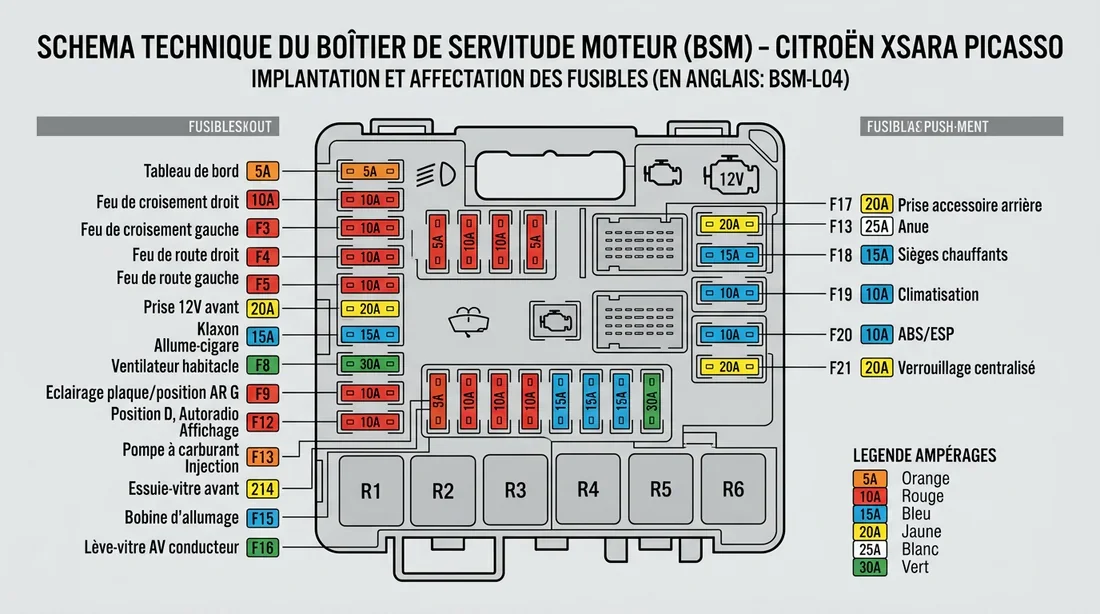

Emplacement exact du fusible selon votre boîtier BSM

La platine de servitude, plus connue sous le nom de boîtier BSM, abrite les fusibles de puissance. Regardez sous le capot de votre voiture, juste à côté de la batterie. Le problème chez PSA ? Les ingénieurs ont fait évoluer l'architecture électrique au fil des années. La localisation devient vite un vrai casse-tête.

Voici la répartition exacte pour repérer votre fusible de protection du premier coup :

| Type de Boîtier (BSM) | Numéro du Fusible | Ampérage (Couleur) |

|---|---|---|

| BSM Siemens (Généralement Phase 1) | F15 ou F2 | 15A Bleu |

| BSM Delphi (Phase 2 et multiplexé) | F25 | 20A Jaune |

| Autres variantes de montage | F2 | 15A Bleu |

La logique de numérotation des fusibles chez le constructeur français frôle parfois l'absurde pour un mécanicien amateur. Les emplacements changent selon les options ou les années de sortie d'usine. À titre d'exemple sur une génération similaire, jetez un œil à Quel est l'emplacement du fusible du klaxon sur une Peugeot 206 ?. Vous allez vite comprendre la complexité de ces platines.

Emplacement exact du fusible selon votre boîtier BSM

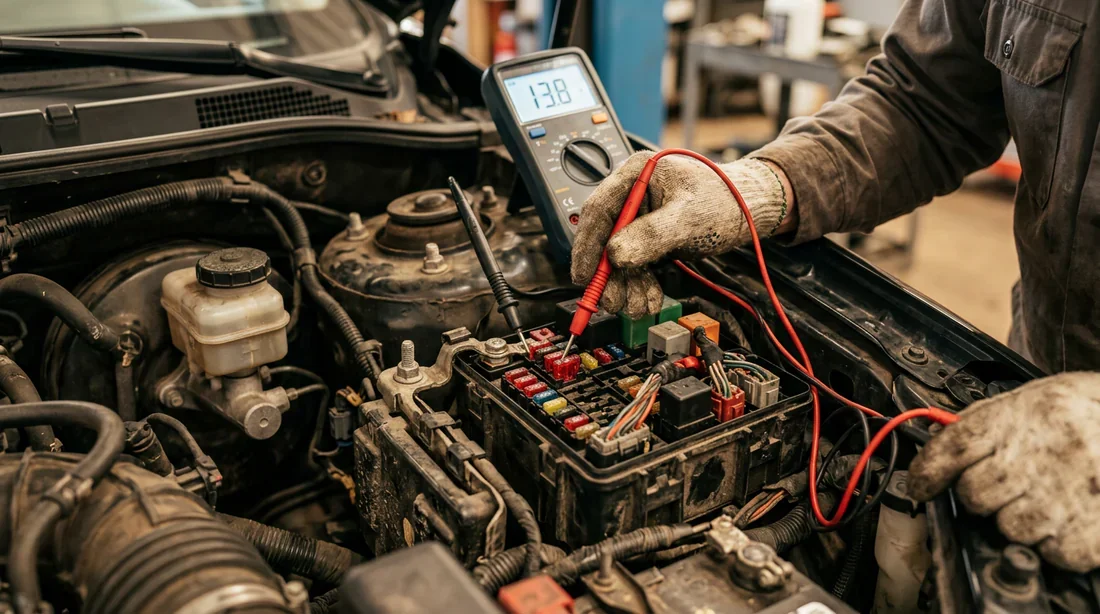

Le vrai coupable caché : le relais double (Bitron)

Le vrai coupable caché : le relais double (Bitron)

Remplacer un fusible grillé ne résout pas toujours notre panne. Les garagistes expérimentés connaissent par cœur la bête noire du 2.0 HDi. Dans près de la moitié des coupures d'alimentation, le fusible va très bien. Le véritable responsable porte un nom précis : le relais double.

Ce composant électromécanique, souvent fabriqué par Bitron, ressemble à un petit boîtier rectangulaire marron ou noir. Cherchez-le sous le capot, fixé tout près du calculateur moteur. Sa mission consiste à autoriser l'envoi du courant vers la pompe et vers plusieurs autres organes vitaux.

Avec le temps et les vibrations, ses fiches internes chauffent, s'oxydent, voire fondent totalement. Le courant bloque. Pour en avoir le cœur net, nous pouvons shunter temporairement les bornes d'alimentation de sa prise avec un simple fil de cuivre. Si la pompe se remet à chanter, bingo. Vous tenez le vrai coupable de votre panne.

💡 Conseil Pro : Lors de l'inspection du relais double, ne vous contentez pas de vérifier le boîtier en plastique. Retirez la prise rouge ou noire qui vient se brancher dessus et examinez attentivement les cosses femelles. Une trace d'échauffement ou du plastique légèrement fondu sur l'une des voies confirme instantanément la mort du relais.

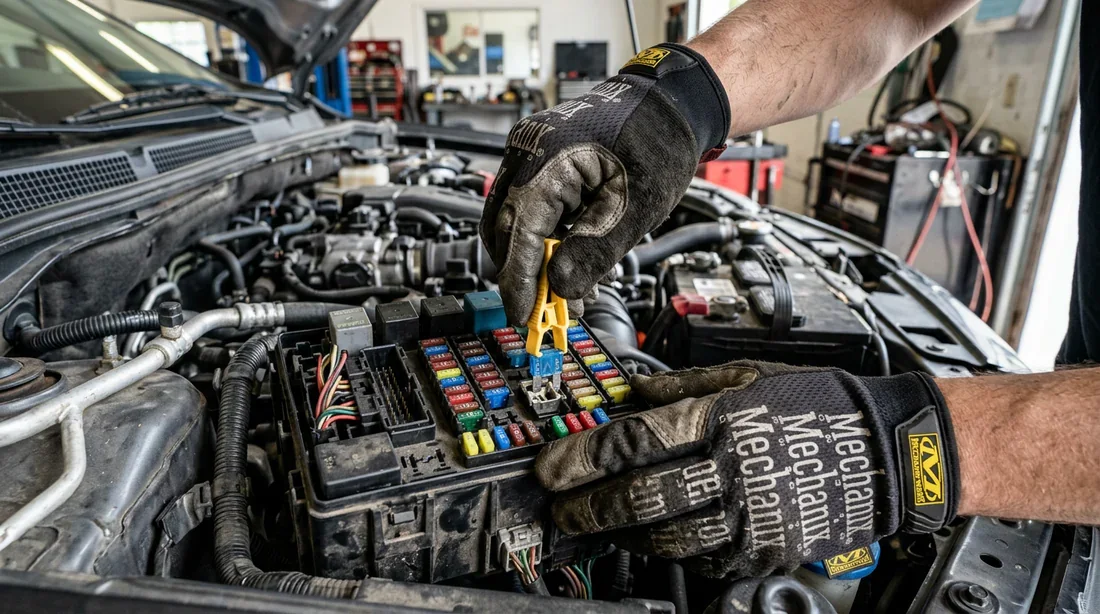

3 étapes pour tester le circuit électrique de la pompe

3 étapes pour tester le circuit électrique de la pompe

Un bon diagnostic demande de la rigueur. Je déteste voir des pièces remplacées au hasard sur de simples suspicions. Munissez-vous d'un multimètre basique et suivez ce protocole à la lettre.

Étape 1 : le test visuel du fusible et de la connectique

Commencez par ouvrir le boîtier BSM. Prenez une petite pince à bec et extrayez le fusible identifié dans notre tableau. Placez-le face à la lumière pour inspecter le filament métallique en forme de « U » emprisonné dans le plastique. Un filament sectionné signifie un fusible grillé.

Regardez aussi la fente de la platine. Les boîtiers PSA souffrent beaucoup de surchauffes locales. Un plastique fondu autour de la cosse trahit un mauvais contact sévère. Cela demande très souvent le remplacement complet du BSM.

Étape 2 : le test au multimètre de l'arrivée de courant

Relevez l'assise de la banquette arrière droite, ou dégagez la moquette du coffre pour accéder à la trappe ronde en plastique noir. Retirez-la. Vous découvrez alors le sommet du puits de jauge à carburant, la pièce abritant notre fameuse pompe.

Débranchez le connecteur électrique. Réglez votre multimètre sur la position Voltmètre en courant continu 20V. Placez ensuite les pointes de touche sur les deux plus grosses bornes de la prise femelle. Ce sont elles qui gèrent l'alimentation de puissance. Demandez à un ami de mettre le contact. Le multimètre doit afficher environ 12 Volts pendant les trois premières secondes. Cette brève fenêtre correspond à la temporisation d'amorçage gérée par le calculateur.

Étape 3 : le test de la frappe sur le réservoir

L'électricité arrive bien aux bornes avec ses 12V, mais le moteur électrique reste muet ? Nous faisons sûrement face à un grippage mécanique. Les vieux de la vieille en mécanique utilisent une technique redoutable pour le confirmer.

Pendant que votre assistant tourne la clé pour lancer le démarrage, glissez-vous sous la voiture et tapez fermement sous le réservoir en plastique avec le manche en bois d'un gros marteau. Les vibrations intenses décollent les charbons usés du petit moteur immergé. Si le bourdonnement reprend et que le véhicule démarre dans la foulée, le diagnostic tombe. La pompe a rendu l'âme et son remplacement devient immédiat.

*▶️ Pour affiner votre oreille et votre œil, tapez simplement la requête tester pompe de gavage xsara picasso 2.0 hdi sur les plateformes vidéos. Rien ne vaut l'observation d'un professionnel en pleine action.*

Que faire si le nouveau fusible grille immédiatement ?

Vous venez de remplacer le cavalier de plastique par un modèle neuf. Vous mettez le contact, et un léger « clic » vous avertit. Le filament vient de sauter à nouveau. C'est agaçant, mais l'explication reste simple car un court-circuit franc frappe la ligne d'alimentation.

Je vois deux scénarios majeurs pour expliquer cette fusion immédiate :

  • Le bobinage interne du moteur de la pompe a littéralement fondu. Cela crée un court-circuit total entre le pôle positif et la masse. Le remplacement du module complet reste votre seule issue.
  • Le faisceau électrique est blessé quelque part. Les vibrations finissent toujours par faire frotter la gaine des câbles contre une tôle du châssis ou sous la banquette. Le fil d'alimentation positive se dénude et touche directement le métal de la carrosserie. Préparez-vous pour une inspection minutieuse du cheminement des câbles sous le véhicule.

Questions frequentes

Comment savoir si la pompe de gavage de mon Picasso est HS ?

Réalisez le test d'alimentation direct détaillé à notre étape 2. Si le multimètre affiche bien une tension de 12V au moment du contact, mais que la pièce reste muette et ne refoule aucune goutte de carburant, le constat est sans appel. Le moteur interne est mort.

Où se trouve le relais double sur Xsara Picasso 2.0 HDi ?

Le fameux relais double loge sous le capot moteur. Regardez du côté passager ou juste derrière la batterie selon l'année de votre Picasso. Vous le trouverez solidement fixé sur le support métallique qui protège le calculateur moteur.

Peut on démarrer un 2.0 HDi sans pompe de gavage ?

Absolument pas. Oubliez les vieux diesels avec leur petite poire d'amorçage manuelle sous le capot. Le système d'injection haute pression du 2.0 HDi exige un gavage continu. Sans la pression de base de 2.5 à 3 bars envoyée vers la pompe d'injection, le système se verrouille en mode sécurité. Un simple passage à la valise OBD vous crachera un code défaut lié au manque de pression dans la rampe commune.

Un dépannage méthodique comme celui-ci va vous éviter des factures délirantes au garage. Ne foncez pas tête baissée à acheter une pompe neuve, prenez trente minutes pour valider le relais ou tester ce fusible F25. Vous avez suivi ces tests mais votre Picasso refuse toujours de démarrer ? Décrivez-moi vos symptômes précis dans les commentaires, nous allons trouver ce qui cloche.
