Reponse rapide
Le circuit de gasoil du moteur 1.4 HDi (DV4TD) est un système d'injection directe. Le carburant est aspiré depuis le réservoir via la poire d'amorçage manuelle, traverse le filtre à gasoil réchauffé, puis atteint la pompe haute pression. Celle ci pressurise ensuite le diesel vers la rampe commune et les injecteurs.
Vous tournez la clé. Le démarreur s'active, mais le moteur refuse obstinément de partir. Sous le capot de votre Peugeot ou Citroën se cache souvent une coupable silencieuse et totalement invisible : une simple bulle d'air coincée dans un tuyau transparent. Laissez tomber les forums obscurs et les vieux scans de manuels techniques illisibles. Nous allons utiliser une méthode de diagnostic vraiment précise pour remettre votre moteur sur la route.

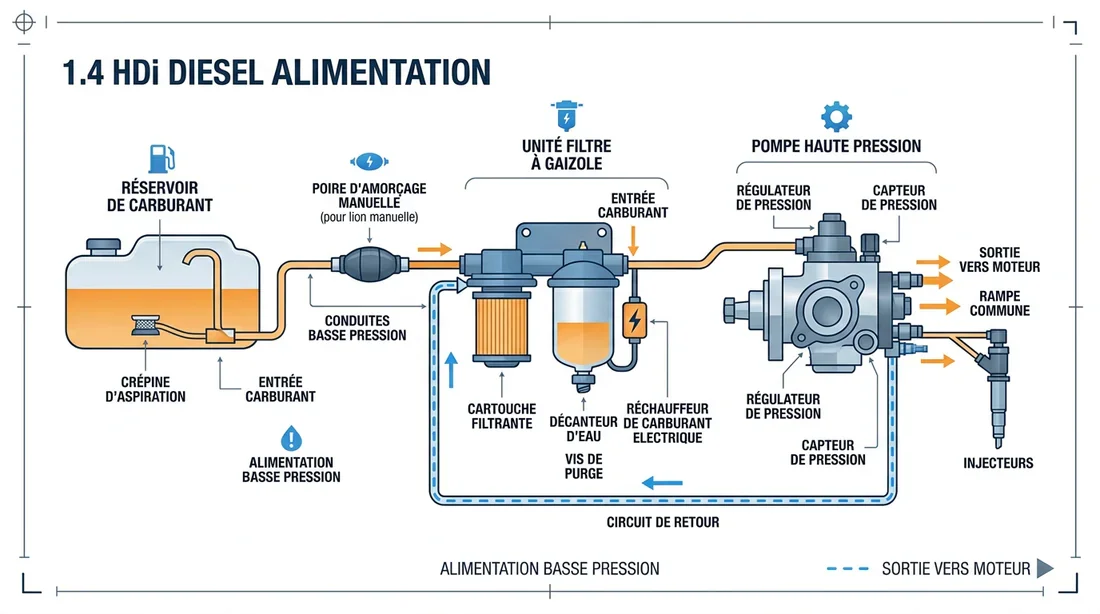

Comprendre le schéma du circuit de gasoil 1.4 HDi

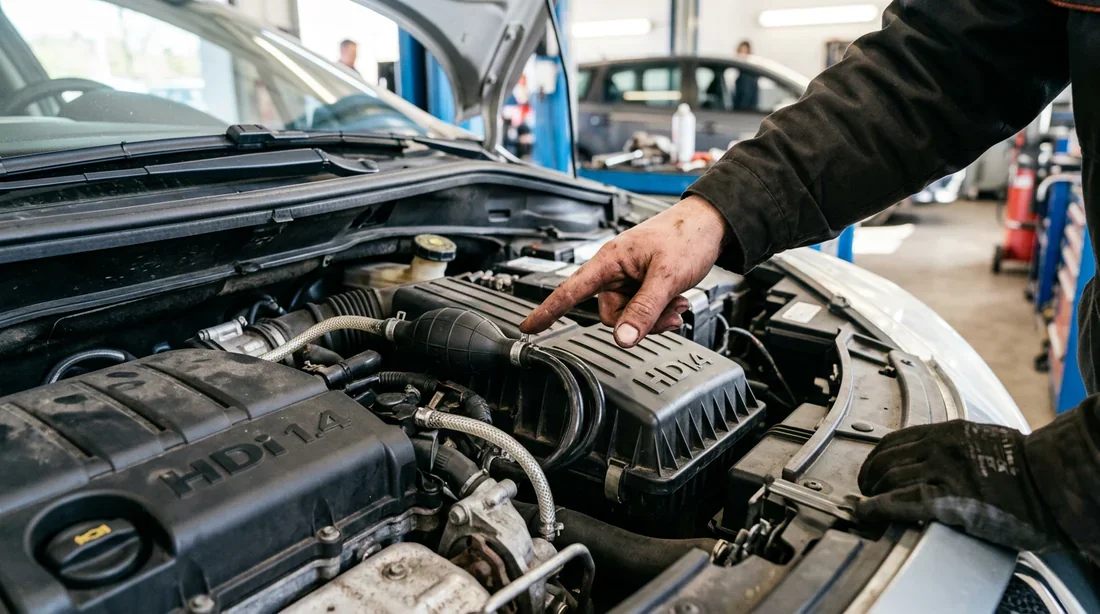

Le moteur DV4TD adopte une architecture mécanique vraiment à part dans la famille PSA. Sa vraie particularité ? Vous n'y trouverez aucune pompe de gavage électrique immergée dans le réservoir arrière. Le système fonctionne intégralement par dépression. La pompe mécanique greffée sur le moteur agit comme un énorme aspirateur. Pour réamorcer le tout manuellement, le constructeur a dû intégrer cette fameuse poire d'amorçage sous le capot.
Le circuit basse pression
Ce premier segment gère le carburant à pression négative. Le gazole quitte le réservoir et remonte vers le compartiment moteur en longeant le plancher. Il débouche ensuite dans l'araignée gasoil. C'est un faisceau plutôt capricieux de tubes en plastique rigides et souples. Le fluide traverse obligatoirement la poire d'amorçage avant d'inonder le boîtier du filtre à carburant. À ce stade, le filtre décante l'eau et bloque les impuretés pour envoyer un diesel parfaitement propre vers l'avant du système.
Le circuit haute pression
Une fois filtré, le carburant s'engouffre dans la pompe HP, souvent signée Bosch ou Siemens. Sa mission s'avère brutale. Elle va écraser ce fluide basse pression pour pulvériser la barre des 1400 bars. Le diesel ultra-compressé file ensuite vers la rampe commune, aussi appelée common rail. Ce gros tube métallique sert d'accumulateur. Il absorbe les chocs de pression et gave les quatre injecteurs de manière totalement équilibrée.
Le circuit de retour
Les injecteurs sont gourmands, mais ils ne brûlent jamais tout le carburant reçu. Ce volume excédentaire a une fonction bien précise. Il lubrifie et refroidit l'horlogerie interne du système d'injection. Ce gazole désormais chaud repart via le faisceau de retour. Il redescend le long du châssis pour retomber dans le réservoir. J'apprécie particulièrement cette astuce d'ingénierie car ce brassage thermique réchauffe le carburant stocké, bloquant net la formation de paraffine lors des démarrages par temps de gel.
Nomenclature des pièces du circuit 1.4 HDi
| Composant | Rôle / Fonctionnalité |
| :--- | :--- |
| Réservoir | Stocke le carburant à l'arrière du véhicule. |
| Araignée (Faisceau basse pression) | Achemine et distribue le diesel par aspiration vers le compartiment moteur. |

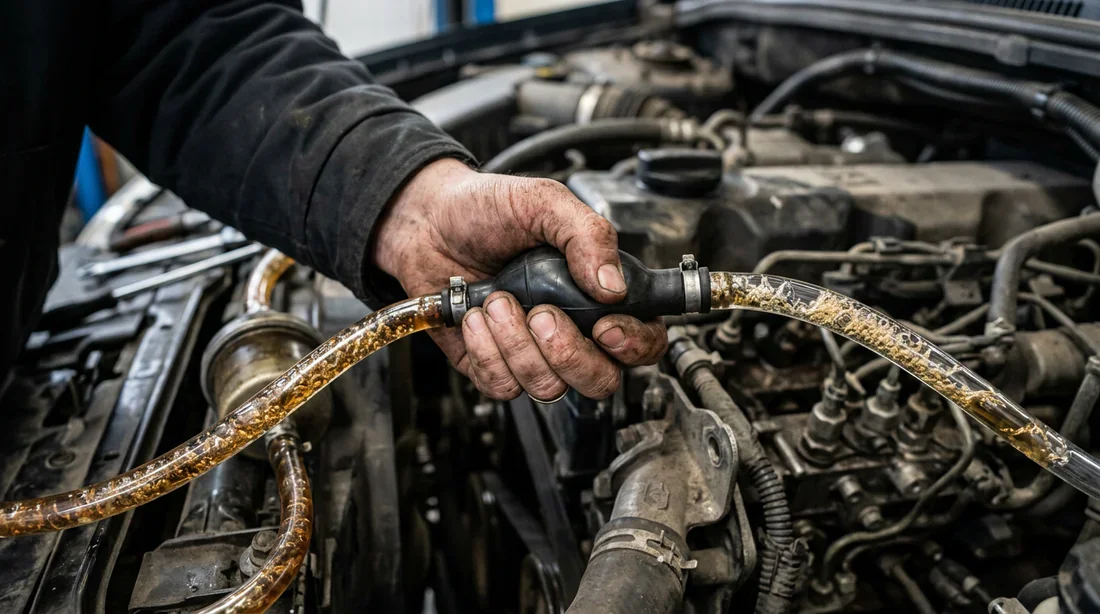

| Poire d'amorçage | Permet de pomper manuellement le gazole pour évacuer l'air du circuit. |
| Boîtier d'eau (Filtre à carburant) | Bloque les impuretés et décante l'eau présente dans le diesel. |
| Pompe Haute Pression (HP) | Aspire le carburant et l'écrase pour alimenter le système d'injection. |
| Rampe commune (Common Rail) | Stocke le gazole sous très haute pression pour le répartir uniformément. |
| Injecteurs | Pulvérisent le diesel directement dans les cylindres avec une précision folle. |
| Circuit de retour | Rapatrie le carburant chaud et non utilisé vers le réservoir. |
Trois pannes fréquentes sur ce circuit de carburant
La fameuse prise d'air sous la boîte à air
C'est la maladie absolue de ce bloc moteur. Avec les kilomètres, les silentblocs de la boîte à air fatiguent et s'écrasent. La boîte commence à trembler au rythme des pistons et vient frotter directement sur l'araignée gasoil placée juste en dessous. Ce frottement agit comme du papier de verre sur le plastique. Il finit par percer la matière. Le circuit travaille en dépression. Il avale donc goulûment l'air extérieur par ces micro-fissures. Le symptôme saute aux yeux. Vous verrez une farandole de bulles filer à toute vitesse dans la durite transparente.
Une dose d'air trop massive dans le circuit provoque des ratés de combustion cuisants. Comme nous l'avons abordé dans notre guide dédié, ce fameux dysfonctionnement moteur atelier perte de puissance prend très souvent racine dans cette usure ridicule du faisceau.
La poire d'amorçage qui rend l'âme
Coincée entre les coups de chaud du moteur et le gel de l'hiver, la poire d'amorçage mène une vie compliquée. Son caoutchouc durcit, perd en souplesse et finit par se craqueler. Pire encore, son clapet anti-retour interne lâche sans prévenir. La sanction tombe au réveil. Durant la nuit, le circuit se vide totalement et le carburant retombe dans le réservoir par simple gravité. On appelle cela le désamorçage. Au moment de partir travailler, vous allez vider votre batterie sans tirer la moindre explosion du moteur.
Méfiez-vous tout de même des faux diagnostics. Si votre tableau de bord s'affole comme un sapin de Noël avec une rafale de claquements rapides, le circuit de gasoil n'y est pour rien. Si vous penchez pour un souci électrique, jetez plutôt un œil à notre dossier pour comprendre pourquoi votre voiture ne démarre pas et fait clac clac. Les pannes de démarrage adorent brouiller les pistes.
Le capteur de pression rail défaillant
Vissé sur la rampe commune, ce petit capteur scrute la tension du carburant en temps réel. S'il prend la saleté ou grille complètement, il commence à balancer des valeurs incohérentes au calculateur moteur. La réponse de l'électronique ne se fait pas attendre. Le moteur coupe d'un coup, parfois en plein dépassement. L'ordinateur de bord peut aussi brider la puissance dans un mode dégradé honnêtement insupportable à conduire.
💡 Conseil Pro : Avant de lâcher un billet de cent pour un capteur de pression neuf, inspectez de très près la prise électrique branchée dessus. Les vibrations du 1.4 HDi arrachent fréquemment les petits fils à la base du connecteur. Cela simule à la perfection une panne du capteur lui-même.
Comment réamorcer le circuit de gasoil sur un 1.4 HDi ?

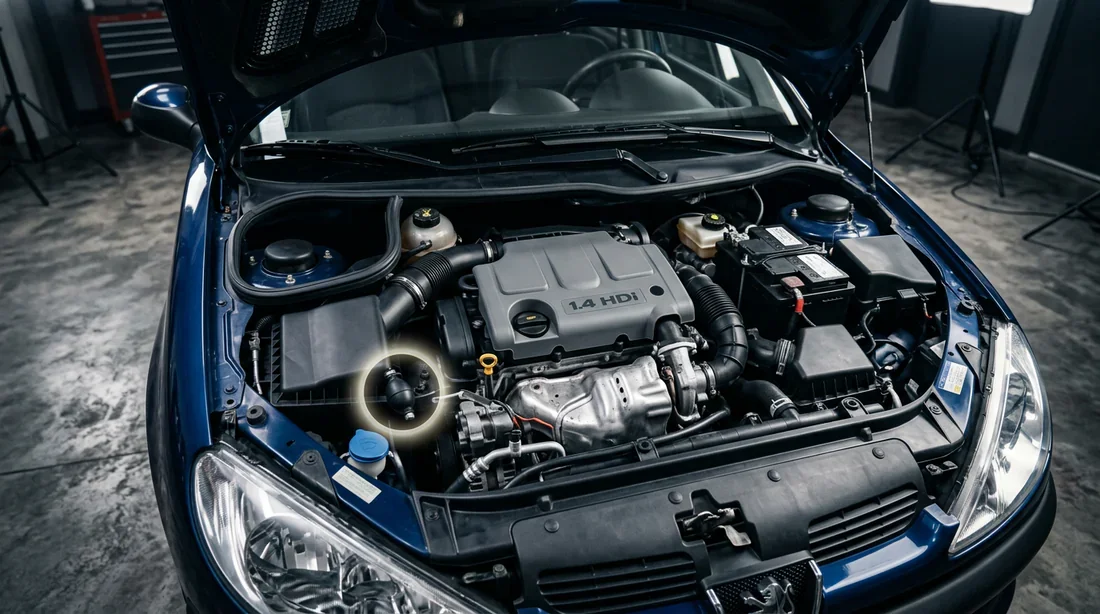

Vous avez monté un filtre neuf ou réparé une vilaine prise d'air ? Parfait. Il faut maintenant purger le système avant de lancer le démarreur. Voici la méthode brute que nous appliquons en atelier : 1. Plongez sous le capot et attrapez la poire d'amorçage noire. Vous la trouverez souvent collée à gauche de la boîte à air. 2. Cherchez la petite vis de purge sur le dessus du boîtier d'eau qui supporte le filtre. Desserrez-la d'un quart de tour pour laisser fuir l'air coincé. 3. Écrasez la poire avec conviction. Elle va vous paraître molle et inutile au début. C me normal. Relâchez et pompez à nouveau. 4. Maintenez l'effort pendant deux ou trois minutes. Des bruits de glouglou vont résonner dans les tuyaux. Le diesel va finalement commencer à suinter doucement par la vis de purge. 5. Dès que la poire durcit et refuse de se laisser écraser, resserrez fortement la vis. 6. Démarrez. Laissez le moteur cogner au ralenti pendant cinq minutes. La pompe HP se chargera de recracher les toutes dernières micro-bulles.Questions frequentes
Ne la cherchez pas. Elle n'existe pas sur ce bloc. À l'inverse du 2.0 HDi, PSA a fait l'impasse sur la pompe électrique dans le réservoir. Le carburant remonte uniquement grâce à l'aspiration de la pompe haute pression et à votre huile de coude sur la poire manuelle.
Le responsable évident reste cette fameuse usure du faisceau plastique coincé sous la boîte à air. Je vois aussi très souvent des joints toriques complètement écrasés à l'intérieur des raccords rapides du circuit.
La marque préconise un changement tous les 40 000 à 60 000 kilomètres. Dans la vraie vie de l'atelier, je vous conseille vivement d'ouvrir la vis de décantation pour purger l'eau à chaque vidange annuelle. C'est le meilleur moyen de sauver vos injecteurs d'une usure prématurée.
Connaître le schéma exact de ce système d'injection change complètement la donne face à une panne. Vous savez maintenant traquer une durite usée ou une poire poreuse sans vous fier au hasard. Avez-vous réussi à chasser ces satanées bulles de votre tuyau transparent ? Partagez vos galères de diagnostic et vos victoires dans les commentaires juste en dessous, nous lisons chaque retour avec attention.
