Reponse rapide
Le sens de montage d'un flector BMW est défini par les flèches moulées sur son contour en caoutchouc. Ces flèches doivent impérativement pointer vers les bras métalliques de la bride, côté boîte de vitesses ou côté arbre de transmission. Un montage inversé provoquera des vibrations et sa destruction rapide.
Je vous vois venir. Vous avez les mains pleines de cambouis, la voiture sur chandelles et un doute monumental vous paralyse. Vous tenez ce fameux disque en caoutchouc et vous vous demandez quel est le bon sens. Ne bougez plus. Monter un flector à l'envers reste l'erreur mécanique la plus stupide, mais aussi la plus courante sur nos propulsions allemandes. Et croyez-moi, la mécanique pardonne rarement. Heureusement, les pièces de rechange obéissent à une logique binaire absolue. Voici la réponse immédiate pour assembler votre transmission du premier coup. Fini les crises de nerfs au remontage.
Pourquoi le sens de montage du flector compte autant ?

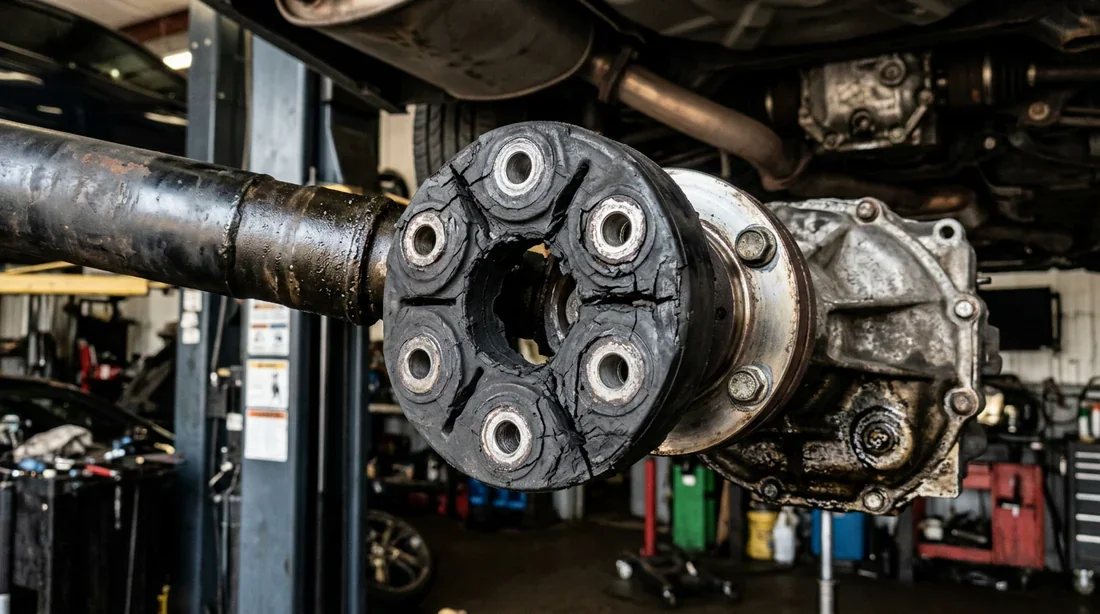

Oubliez l'idée du simple bloc de caoutchouc. Le flector, ou joint d'accouplement élastique, encaisse littéralement tout le couple de votre moteur. Il absorbe les chocs monumentaux entre la boîte de vitesses et l'arbre de transmission.
Pour survivre à cette torture sans exploser, sa structure cache des cordes de renfort directionnelles. Le tressage interne a un seul but : résister à la traction dans le sens exact de la rotation moteur. Si vous l'inversez, vous annulez toute cette ingénierie. Les fibres travaillent à l'envers et finissent par céder sous la pression.
Comment repérer le bon sens de montage sur votre BMW ?
La mécanique bavaroise déteste le hasard. Pour identifier la face correcte, regardez directement votre pièce neuve. Deux méthodes visuelles ne trompent jamais.
La règle d'or des flèches de repérage
Je l'appelle la loi absolue pour tout propriétaire de BMW E46, de BMW E90 ou de série 5. Inspectez la tranche du flector. Vous y verrez des flèches directement moulées dans le caoutchouc.
La règle est bête et méchante. La flèche pointe TOUJOURS vers la bride métallique (le bras de l'étoile en acier). Le montage s'alterne naturellement pour épouser les supports. Sur une fixation, la flèche pointe vers l'avant de la voiture, donc vers la bride de la boîte. Sur la fixation suivante, elle pointe vers l'arrière, vers la bride de l'arbre. C'est aussi simple que cela.
Les inscriptions et marquages constructeur
Vous achetez de la pièce d'origine ou du premium ? Un marquage blanc indique souvent l'orientation. Vous lirez parfois « Diese Seite zur Gelenkwelle » (ce côté vers l'arbre) ou simplement « Einbauseite ».
L'indicateur est pratique sur un établi propre. Mais avec la graisse, les frottements et la chaleur sous le châssis, ces lettres s'effacent très vite. Je vous conseille de ne jamais vous y fier aveuglément. En cas de doute, la règle de la flèche prime toujours sur le texte.
Trois étapes pour installer votre flector BMW sans erreur
Manipuler un composant rotatif sous la voiture demande un minimum de rigueur. Voici ma méthode pour garantir l'équilibre parfait de votre transmission.
Étape 1 : Préparation et marquage de l'arbre
Ne touchez pas au moindre boulon avant d'avoir nettoyé la zone au nettoyant frein. Prenez ensuite un marqueur blanc ou un pointeau. Marquez impérativement l'alignement exact de l'arbre de transmission par rapport à la boîte.
Oubliez cette étape et vous allez pleurer au premier essai routier. L'arbre est équilibré en usine au gramme près. Décaler ses cannelures d'un seul cran créera un balourd effroyable.
💡 Conseil Pro : Profitez du démontage pour inspecter la douille de centrage logée à l'extrémité de l'arbre de transmission. Si elle est usée, grippée ou sèche, remplacez-la. Un flector neuf ne compensera jamais le jeu axial d'une douille morte.
Étape 2 : Positionnement des boulons et des flèches
Appliquez ma fameuse règle des flèches pour placer votre disque. Maintenant, regardez votre visserie.
La tête du boulon s'appuie systématiquement contre la bride métallique, tandis que l'écrou se serre du côté opposé. La tête du boulon ne doit jamais toucher le caoutchouc du flector. À la première grosse accélération, la torsion va littéralement cisailler et arracher la matière. C'est mathématique.
Étape 3 : Serrage au couple préconisé
Nous arrivons à l'étape fatidique. Celle où la moitié des amateurs fusillent leur pièce neuve. Le blocage se fait en serrant exclusivement l'écrou. La tête du boulon reste parfaitement immobile, bloquée par votre clé plate.
Vous tournez le boulon à l'intérieur du flector pour aller plus vite ? Bravo, vous venez de vriller le silentbloc métallique interne. La toile de caoutchouc se déchire avant même de démarrer le moteur. Sortez votre clé dynamométrique et respectez le couple de serrage de votre manuel d'atelier.
Symptômes et risques d'un flector monté à l'envers
Je vous le garantis, une erreur de montage se fait vite remarquer. Les tolérances de la transmission, du croisillon et du palier central prennent un coup sévère.
Ignorez les flèches, et vous subirez d'abord des vibrations insupportables sous l'accoudoir central. Ces secousses violentes frappent surtout sur les premiers rapports en forte accélération. Ensuite viennent les claquements parasites. Un bruit sourd et désagréable tape sous le plancher à chaque passage de vitesse ou lors des levers de pied brusques.
Finalement, c'est la destruction express. La corde interne force à l'envers et se cisaille. Votre flector neuf finit en lambeaux avant même de fêter ses 5000 kilomètres.
Comparatif des erreurs fréquentes lors du remplacement
Je vois passer trop d'horreurs sous les ponts élévateurs. Pour être certain de votre coup, évitez à tout prix ces pièges grossiers.
| Erreur commune | Conséquence mécanique | La solution |
| :--- | :--- | :--- |
| Flector à l'envers | Déchirement de la toile interne et fortes vibrations dans l'habitacle. | Vérifier que chaque flèche pointe vers une bride métallique. |
| Serrage au pistolet pneumatique | Vrillage du cylindre interne et arrachement du silentbloc. | Bloquer la vis et serrer uniquement l'écrou à la clé dynamométrique. |
| Vis insérée dans le mauvais sens | La tête s'enfonce et cisaille le caoutchouc en pleine charge. | La base de la tête du boulon s'appuie toujours sur la bride en acier. |
| Oubli de la douille de centrage | Flottement du nez de l'arbre et balourd qui détruit le palier. | Remplacer systématiquement la douille dans l'arbre avec de la graisse fraîche. |
Questions frequentes
Peut on réutiliser les anciens boulons du flector BMW ?
Je vous le déconseille vivement. Les écrous d'origine sont des modèles auto-freinés. Dès le premier démontage, ils perdent leur mordant. Remonter l'ancienne visserie revient à accepter le risque de voir son arbre se desserrer à 130 km/h. Achetez un kit neuf.
Quel est le couple de serrage d'un flector de transmission ?
La valeur exacte dépend totalement de votre motorisation et du châssis. La plage s'étire généralement entre 60 Nm et 100 Nm. Fouillez dans la documentation technique spécifique de votre modèle. Et je le répète : la clé dynamométrique s'utilise toujours côté écrou.
Faut il changer le palier de transmission en même temps que le flector ?
Absolument. C'est une question de bon sens préventif. Un vieux flector fatigué a déjà laissé passer de mauvaises vibrations dans la ligne. Le roulement de votre palier central en a forcément souffert. Renouveler les deux pièces en même temps reste le seul moyen d'obtenir une transmission saine.
